【過去問解説(運営管理)】H26 第10問 プロジェクトスケジューリング(PERT)

今日は運営管理のH26第10問について解説します。

H26 運営管理 第10問

受注したプロジェクトを遂行するために必要な作業の先行関係と所要日数が以下の表に与えられている。1日の作業遅れがプロジェクトの所要日数に影響する作業の数を、下記の解答群から選べ。

〔解答群〕
ア 2個
イ 3個
ウ 4個
エ 5個

解説

プロジェクトスケジューリング(PERT)に関する問題です。設問は「1日の作業遅れがプロジェクトの所要日数に影響する作業の数」ですから、作業の先行関係と所要日数の表からPERT図を作成し、クリティカルパス上にある作業の数を求めていきます。

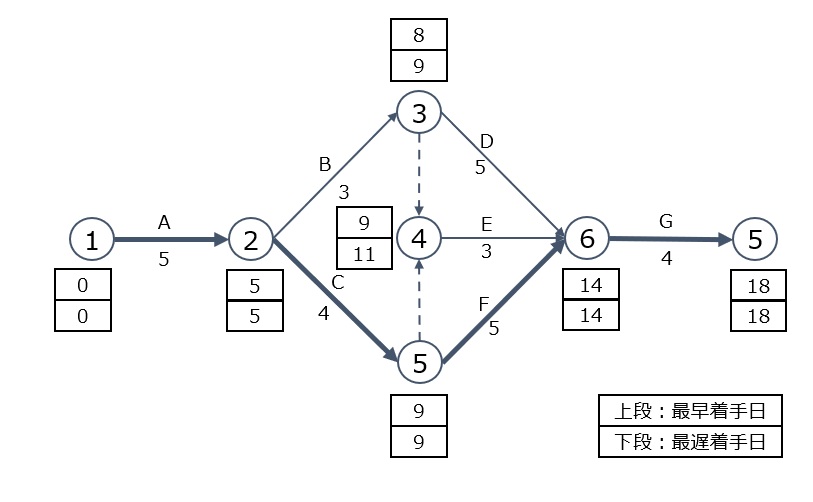

作成したPERT図を確認すると、クリティカルパス(プロジェクトの開始から終了までの経路のうち最長の経路であり、最早着手日と最遅着手日が等しくなる)は「A→C→F→G」のルートであることがわかります。したがってクリティカルパス上にある作業の数は4個となります。
以上から、正解は選択肢ウとなります。
